Die Schneckenwelle besteht aus einem Rohr oder einem massiven Stab, der mit einer gewickelten Spirale verbunden ist. Die Schneckenwellenspirale besteht aus geteilten Schneckenspulen. Die häufigsten Enden der Welle sind Zapfen, auf denen Lager, Kupplungen, Getriebemotoren usw. montiert sind.

Die Hauptanwendung von Schneckenwellen sind Schneckenförderer. Ein Schneckenförderer ist eine Vorrichtung zum Transportieren loser Materialien mittels einer im Inneren der Wanne rotierenden Schneckenwelle. Das Material kann horizontal, diagonal oder vertikal bewegt werden. Schneckenförderer werden je nach Ausführung in rohrförmige oder muldenförmige Förderer unterteilt - U-förmig. Hervorzuheben ist, dass die Schneckenwelle auch als Schneckenrad oder Schneckenwelle bezeichnet wird. Die Auswahl des Schneckenrades wird an die Größe des Schneckenförderers angepasst und hängt von dessen Länge und Außendurchmesser ab.

Grundlegende Daten zur Herstellung einer Schneckenwelle:

• L gesamt - Gesamtlänge der Welle,
• L - Rohr- / Stablänge,
• d - Wellendurchmesser und Wandstärke,
• a, b - Journalabmessungen,
• P - Federhub und ihre Richtung,
• D - Durchmesser und Dicke der Schraubenfedern,

Materialauswahl zur Herstellung von Schneckenwellen

Die Art des zur Herstellung der Welle verwendeten Materials hängt von den Arbeitsbedingungen des Förderers und des transportierten Materials ab. Meist handelt es sich um Baustahl, Chrom-Nickel-Stahl, verschleißfesten Stahl oder Kunststoff. Abhängig von der Art des Prozesses und dem zu bewegenden Material werden auch die geeignete Art, Dicke und Form der auf der Schraubenwelle montierten Schraubenfedern ausgewählt. Weitere Informationen zu den Arten von Schneckenfedern finden Sie auf der Unterseite: http://www.helixsystem.pl/rodzaje-pior

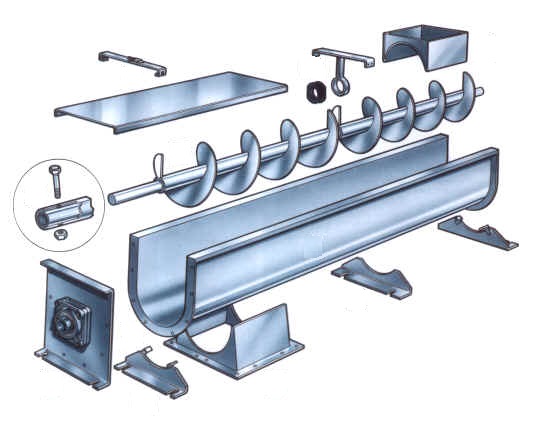

BAU DES AUGERFÖRDERERS

1. Fahren. 2. Externe Mulde. 3. Verfüllen. 4. Dump. 5. Zwischenlager. 6. Schneckenwelle.

Beispielfotos von Schneckenwellen:
